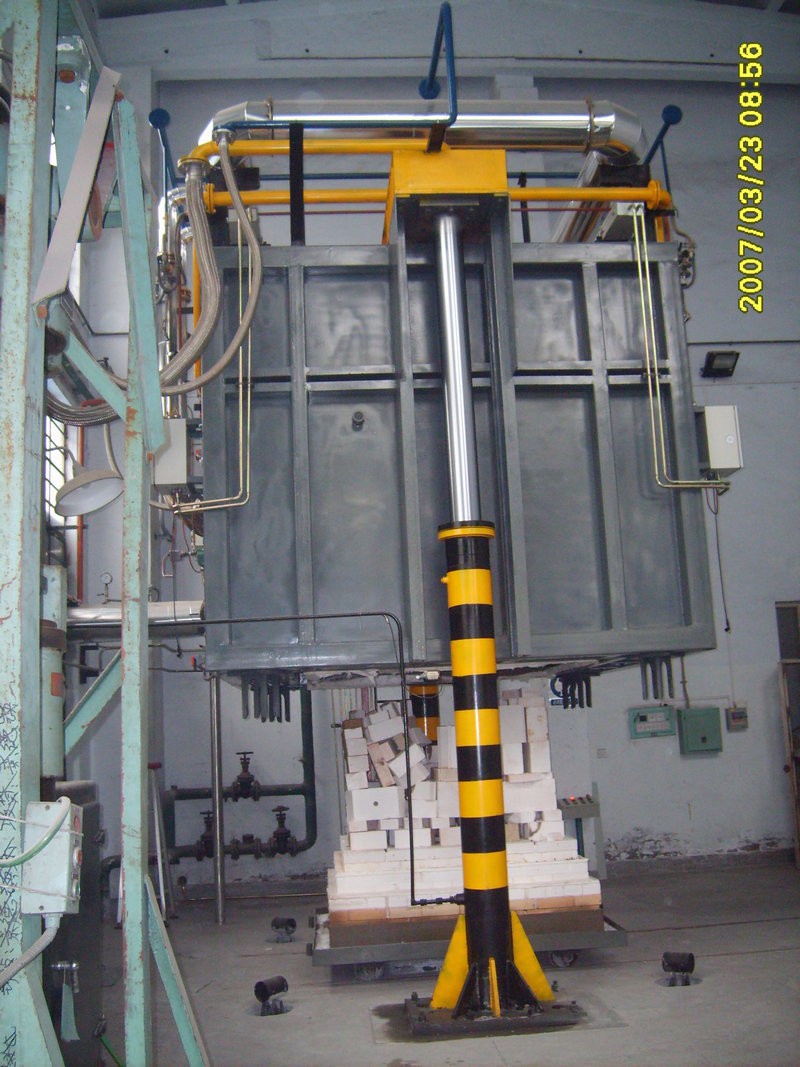

鐘罩窯作為磁芯燒結的關鍵設備，下料溫度直接影響磁芯的致密度、磁導率等核心性能，若控制不當易導致磁芯開裂、變形或性能不達標。結合磁芯燒結工藝特性，下料溫度控制需遵循“準確適配、全程可控、聯動調節”原則，核心方法與關鍵要點如下，簡潔實用且貼合生產實際。
　　一、鐘罩窯前期參數預設：奠定控制基礎

　　下料溫度控制需先結合磁芯材質（如錳鋅鐵氧體、永磁鐵氧體）確定基準范圍，錳鋅鐵氧體下料溫度通常控制在300℃以下，永磁鐵氧體可適當放寬至350℃以內，避免高溫下料造成磁芯氧化或結構損傷。同時預設降溫速率，一般以2~3℃/min為宜，嚴禁驟冷驟熱，防止磁芯因熱應力開裂。此外，需同步校準溫控儀表與熱電偶，確保溫度測量精度誤差不超過±5℃，為準確 控制提供保障。

　　二、核心控制方法：全程準確調控
　　1.分段降溫聯動控制：鐘罩窯磁芯燒結保溫結束后，進入分段降溫流程，降溫至800℃以上時，可采用自然降溫；500~800℃區間，通過調節窯體保溫層開合度控制降溫速率；降至500℃以下，啟動輔助冷卻系統，搭配惰性氣體（如氮氣）吹掃，既加速降溫，又防止磁芯氧化，確保平穩降至下料基準溫度。
　　2.實時監測動態調節：利用高精度熱電偶實時采集窯內下料區域溫度數據，傳輸至PLC控制系統，若溫度高于預設值，自動加大冷卻風量或延長降溫時間；若低于基準值，關閉部分冷卻裝置、收緊保溫層，避免溫度過低導致磁芯粘連。同時人工每10~15分鐘巡檢一次，核對儀表數據與實際溫度，及時修正偏差。

　　3.工藝適配微調：根據磁芯規格、裝鐘罩窯量靈活微調參數，裝爐量較大時，適當放慢降溫速率、延長保溫降溫時間，確保窯內溫度均勻，避免局部磁芯下料溫度超標；小規格磁芯可適度加快降溫節奏，但需控制速率不超過3℃/min，兼顧效率與質量。

　　三、關鍵注意事項
　　嚴禁未達預設溫度擅自下料，杜絕高溫下料引發的磁芯變形、開裂問題；定期檢查冷卻系統與密封裝置，防止冷卻風泄漏或氣氛異常，影響溫度控制穩定性；溫控儀表需定期校準，避免因儀表老化導致測量偏差，同時規范操作流程，確保降溫、下料環節銜接順暢。
　　綜上，鐘罩窯磁芯燒結下料溫度控制，核心是通過準確預設參數、分段聯動調控、實時動態修正，結合磁芯材質與工藝特性靈活適配，既能保障磁芯性能達標，又能提升生產效率，是磁芯燒結過程中不可或缺的關鍵環節。
